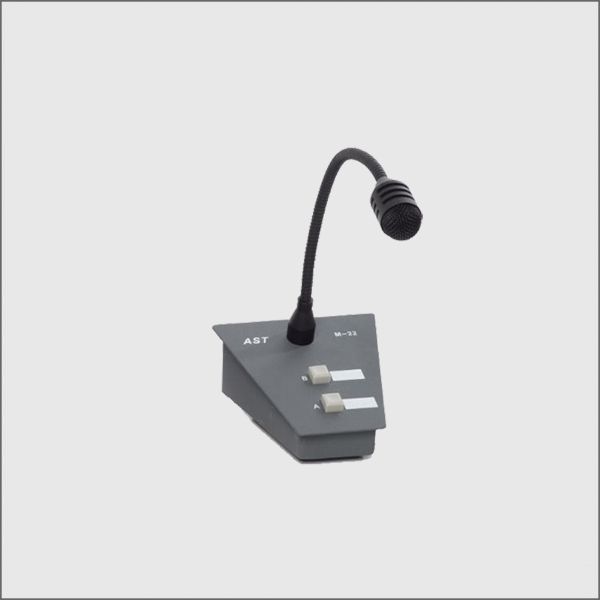

EMII
דגם EMII:

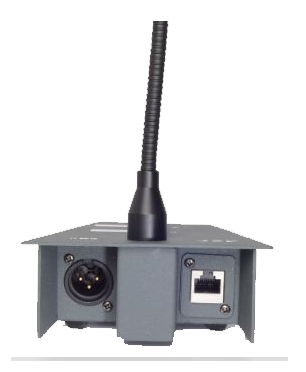

יציאה אחת מאוזנת במחבר XLR זכר.
פקודות הפעלה, מגע יבש לשני אזורים בלחצן רגעי, הפקודות יוצאות בחיבור RJ45 (לכבל CAT5 וכדומה).
המכשיר מתאים לשימוש ישיר עם מגבר (AST) IA434, או בקר אזורים (AST) 4ZC או לשימוש אחר עם צורך בפקודת הפעלה.
סכמת חיבורים בכבל CAT5 עבור מיקרופון EMII:
החיבור נעשה עם כבל CAT5 מסוכך.
סיכוך = משמש כסיכוך למיקרופון.
רגל 1 = פיקוד A.
רגל 2 = פיקוד B.
רגל 3 = COM.
רגל 4 = COM.
רגל 5 = כבל מיקרופון (+).
רגל 6 = כבל מיקרופון (-).
רגל 7 = COM.
רגל 8 = COM.
החיבור נעשה עם כבל CAT5 מסוכך.
סיכוך = משמש כסיכוך למיקרופון.
רגל 1 = פיקוד A.
רגל 2 = פיקוד B.
רגל 3 = COM.
רגל 4 = COM.
רגל 5 = כבל מיקרופון (+).
רגל 6 = כבל מיקרופון (-).
רגל 7 = COM.
רגל 8 = COM.
