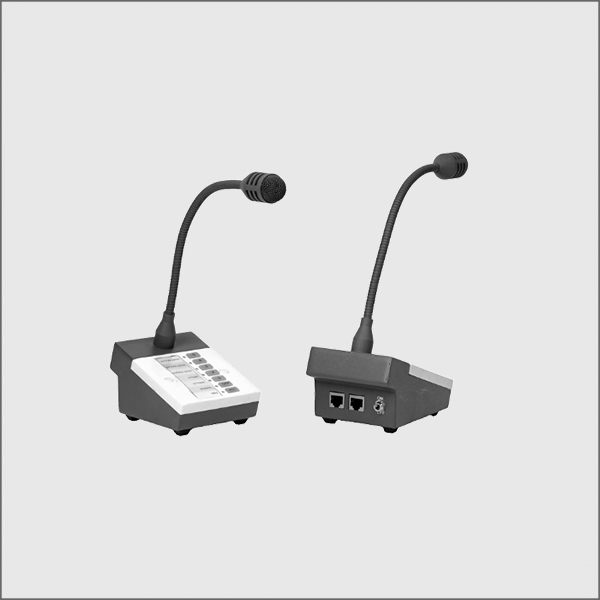

מיקרופון שולחני לכריזה מהודר הכולל:

  • 5 לחצני כריזה לאזורים.
  • קבוצה לכריזה (המאפשר ליצור קבוצת אזורים לכריזה).
  • לחצן כללי הכורז לכל האזורים.
  • אפשרות גונג (ניתן להפעלה או ביטול במתג מאחור).

היחידה מתחברת בהתאמה למוצרים כגון: 55ZC ו- 6ZC אשר מתואמים בחיבוריהם והם יספקו את מתח ההפעלה הנדרש.

קביעת הקבוצה:
כדי לקבוע את את הקבוצה, יש לפתוח את יחידת הלחצנים.
מאחור ישנה קבוצה של מפסקי DIP, כדי לקבוע את האזורים יש להזיז למצב "ON" את האזורים הרצוים לדיבור בקבוצה.
לדוגמא:
כדי לאפשר את אזורים 1, 3 ו-5 בקבוצה יש להזיז את מפסקי ה- DIPי1, 3, ו- 5 למצב "ON".
כדי לאפשר את אזורים 4-5 בקבוצה יש להזיז את מפסקי ה- DIPי4 ו- 5 למצב "ON".

ניתן להתאים את היחידה למוצרים אחרים בהתאם לרשימת החיבורים המפורטת.

סכמת חיבורים בכבל CAT5:
החיבור נעשה עם כבל CAT5 מסוכך.
סיכוך = משמש עבור סגירת המעגל למיתוג הכריזה, מתח (-) להפעלה וכסיכוך למיקרופון.
רגל 1 = מתח 9-12V DC (+).
רגל 2 = מיתוג אזור 5.
רגל 3 = מיתוג אזור 4.
רגל 4 = מיתוג אזור 3.
רגל 5 = מיתוג אזור 2.
רגל 6 = מיתוג אזור 1.
רגל 7 = כבל מיקרופון (-).
רגל 8 = כבל מיקרופון (+).

צורות חיבור:

חיבור מתח להפעלה:
ניתן לחבר ספק כח DC 9-12V לפחות 300mA או בהספקת מתח מתאימה מתוך מכשירים תואמים.

חיבור 5ZM – ספק כח
סיכוך = קוטביות שלילית (-)
רגל מס' 1 = קוטביות חיובית (+)

חיבור מיקרופון:
יציאת המיקרופון הינה מאוזנת (BALANCE).

חיבור 5ZM – במחבר XLR
סיכוך = רגל מס' 1
רגל מס' 8 = רגל מס' 2
רגל מס' 7 = רגל מס' 3

חיבור למיתוג אזורים:
חיבור האזורים נעשה בחיבור משותף + פקודה נפרדת לכל אזור:

חיבור 5ZM – ביחידת מיתוג
סיכוך = GND
רגל מס' 6 = מיתוג (+) אזור מס' 1
רגל מס' 5 = מיתוג (+) אזור מס' 2
רגל מס' 4 = מיתוג (+) אזור מס' 3
רגל מס' 3 = מיתוג (+) אזור מס' 4
רגל מס' 2 = מיתוג (+) אזור מס' 5

מק"ט: מיקרופון לכריזה קטגוריה:

תיאור

מיקרופון שולחני לכריזה, 5 אזורים + קבוצת כריזה + כללי וגונג

מק"ט 5ZM
שם היצרן: AST
